地盤改良とは

地盤改良の基本的な原理: 地盤改良では地盤に物理的・化学的処理をすることで性質を変化させます。
置換、圧密・排水、締固め、固化と呼ばれる4つの基本的な原理についてご説明します。

課題別の設計検討方法

地盤改良による対策方法の基本的な考え方と代表工法の設計方法・設計例を詳細にご説明します。

液状化対策: 液状化が懸念される軟弱地盤に対し、主にサンドコンパクションパイル工法、格子状深層混合処理工法、グラベルドレーン工法が適用されます。各工法の改良仕様の検討等をご紹介します。

圧密沈下対策［圧密促進工法］: 圧密促進を図る場合には、透水性の低い粘性土層からなる軟弱地盤に対し、バーチカルドレーン工法が適用されます。改良仕様の検討では、地盤の圧密沈下量や沈下時間を照査します。

圧密沈下対策［沈下低減工法］: 軟弱地盤の沈下低減を目的としたALiCC工法(低改良セメントコラム工法)をご紹介します。ALiCC工法では従来工法と比較して、盛土直下の軟弱層を低い改良率に出来る工法（設計法）です。

盛土の安定対策: 盛土の安定性を確保できない軟弱地盤に対し、主にサンドコンパクションパイル工法や深層混合処理工法が適用されます。改良仕様の検討では、円弧すべり計算により安定照査を行います。

構造物の支持力対策: 構造物の支持力が不足する軟弱地盤に対し、主に深層混合処理工法等の固結工法が適用されます。改良仕様の検討では、改良体の即時沈下量や支持地盤の鉛直支持力度照査を行います。

METHOD

主要工法

不動テトラでは様々な地盤改良の工法を開発し、保有しています。
その中でも、特に適用頻度の高い工法を詳しく紹介します。

施工単価算出の簡易シュミレーションもご用意しておりますので、ご活用ください。

施工単価算出シミュレーション

不動テトラの保有する地盤改良工法・地盤改良技術のパンフレットや動画を閲覧できます。

工法資料

締固め（密度増大）を原理とする工法

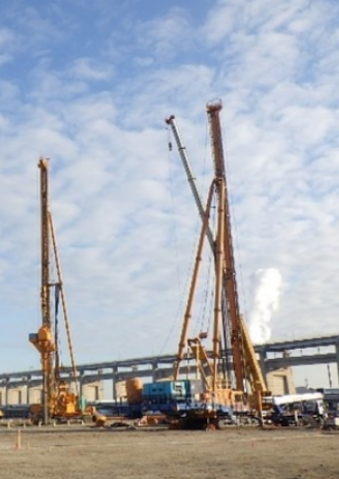

サンドコンパクションパイル工法: 振動する中空管を用い、貫入、引抜き、打戻しを繰り返す「打戻し式施工」によって軟弱地盤中に大径のよく締め固められた砂杭を造成します。

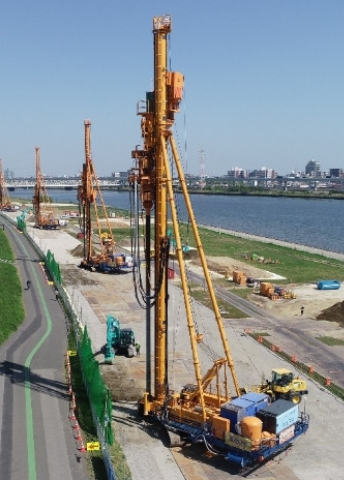

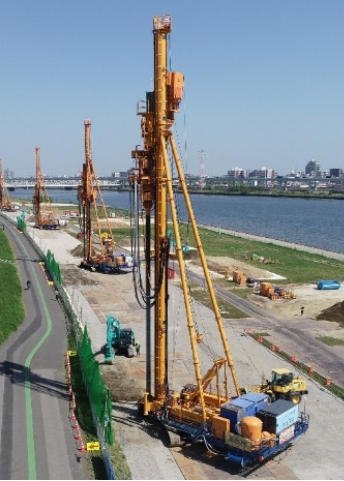

SAVEコンポーザー/SAVEコンポーザーHA: 強制昇降装置を用いた回転圧入施工を採用し、振動エネルギーを用いずに静的な圧入によって締固め砂杭を造成します。

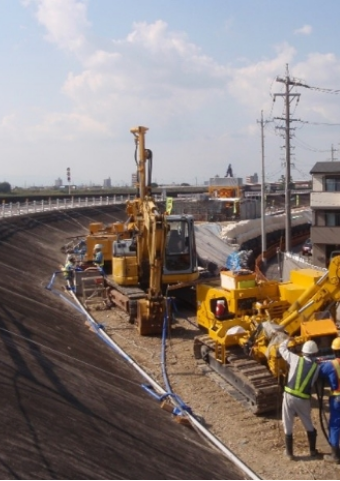

SAVE-SP工法: 流動化させた砂をポンプ圧送し、地中に圧入することで、超小型施工機による締固めを実現しました。

固化を原理とする工法

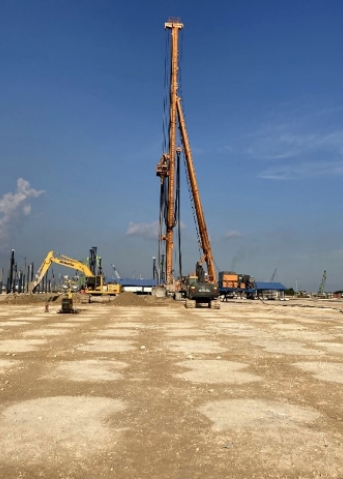

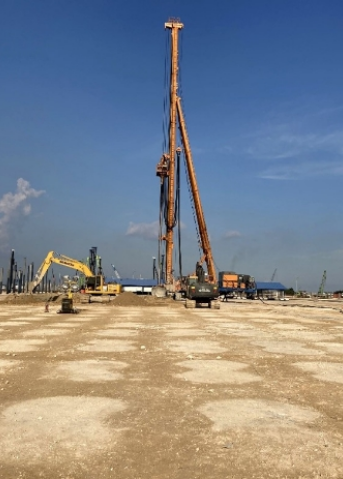

CI-CMC工法/CI-CMC-HA工法/CI-CMC-HG工法: エアーを用いてスラリーを霧状に吐出する「エジェクター吐出」機構の開発により大径かつ高品質な改良体を造成する深層混合処理工法です。

工法を探す

search for construction method

FUDO TETRA

改良原理

principle

施工条件

conditions

地盤改良目的

purpose

改良原理・施工条件のポイント

改良原理もしくは施工条件から1つ選ぶと、該当する工法のポイントが表示されます

圧密促進のポイント

圧密促進工法は地中にバーチカルドレーン工法を打設して、その後載荷荷重を掛けることで圧密沈下を促進させる工法です。バーチカルドレーン工法の代表的な工法としては、サンドドレーン工法やプラスチックボードドレーン工法があります。

締固めのポイント

締固め工法にはサンドコンパクションパイル工法、静的締固め砂杭工法（SAVEコンポーザー）、砂圧入式締固め工法（SAVE-SP工法）などがあります。

圧密排水締固めのポイント

サンドコンパクションパイル工法や静的締固め砂杭工法（SAVEコンポーザー）は、締固め工法のうち、透水性の材料を用いること圧密促進効果（ドレーン効果）を期待できるため、圧密排水締固め工法とも言います。

固化のポイント

固化工法は改良深度や撹拌混合方法によって、深層混合処理工法（CI-CMC工法）や高圧噴射撹拌工法（FTJ工法）、中層混合処理工法（パワーブレンダー工法）などに分類されます。

止水のポイント

止水工法は調整池や構造物構築時の根切り掘削工事などで適用され、代表的な工法としてシートウォール工法があります。

排水のポイント

地震時に発生する土中の過剰間隙水圧を早期に消散させて、液状化の被害を低減する工法として排水工法があります。代表的な工法としては、砕石パイル工法（グラベルドレーン工法）が挙げられます。

低振動・低騒音のポイント

地盤改良工事中の振動・騒音発生を抑え、低振動・低騒音に施工できる工法があります。その代表として、締固め工法では静的締固め砂杭工法（SAVEコンポーザー）、固化工法では深層混合処理工法（CI-CMC工法）があります。

低変位施工のポイント

地盤改良施工時に発生する地盤変位を低減できる、低変位の地盤改良工法があります。エジェクター吐出によるエアリフト効果で、地盤変位の発生を低減するCI-CMC工法は低変位の深層混合処理工法になります。

再生材料使用のポイント

再生材料を使用して地盤改良できる工法があります。リソイルコンポーザーやリソイルProは、現場で発生した残土を地盤改良の材料として、地盤の締固めが出来る工法です。

低空頭施工のポイント

締固め工法では砂圧入式締固め工法（SAVE-SP工法）が低空頭の施工機になります。固化工法では高圧噴射撹拌工法（FTJ工法）は低空頭での施工が可能です。その他、静的締固め砂杭工法（SAVEコンポーザー）や深層混合処理工法（CI-CMC工法）についても、施工機高さを低くして継打ち施工することも可能です。

狭隘地施工のポイント

狭隘地に適した工法として、締固め工法では砂圧入式締固め工法（SAVE-SP工法）、固化工法では高圧噴射撹拌工法（FTJ工法）があります。

水上・海上施工のポイント

海域では海上サンドコンパクションパイル工法や、海上深層混合処理工法（海上CDM工法）などの専用船を用いての施工が可能です。河川や土砂処分場などの閉水域では、台船に陸上機を搭載して水上施工することも可能です。

大深度施工のポイント

専用船を用いる海上サンドコンパクションパイル工法や海上深層混合処理工法では、打ち込み深度50m以上の大深度施工の実績があります。陸上施工においてもサンドコンパクションパイル工法や、深層混合処理工法（CI-CMC工法）で深度45m以上の施工実績があります。

地盤改良目的のポイント

地盤改良目的から1つ選ぶと、該当する工法のポイントが表示されます

沈下防止のポイント

地盤改良による沈下防止対策には改良原理別に地中にバーチカルドレーン工法を打設して、その後載荷荷重を掛けることで圧密沈下を促進させる圧密沈下促進工法と、セメントなどで地盤を固化して沈下抑止する固化工法があります。バーチカルドレーン工法としては、サンドドレーン工法やプラスチックボードドレーン工法があり、固化工法の代表的な工法として深層混合処理工法（CI-CMC工法）があります。

液状化防止のポイント

地盤改良による液状化防止対策には改良原理別に締固め工法、地下水位低下工法、固化工法、排水工法、せん断変形抑制工法などがあります。最も実績が多い締固め工法にはサンドコンパクションパイル工法、静的締固め砂杭工法（SAVEコンポーザー）、砂圧入式締固め工法（SAVE-SP工法）などがあります。次に実績の多い固化工法には深層混合処理工法（CI-CMC工法）、高圧噴射撹拌工法（FTJ工法）などがあります。

すべり防止のポイント

すべり防止対策には改良原理別に圧密による強度増加・せん断抵抗増加・固化の3つの方法があります。圧密による強度増加はバーチカルドレーン工法と載荷荷重の組合せで行います。バーチカルドレーン工法にはサンドドレーン工法、プラスチックボードドレーン工法、パワーブーストドレーン工法などがあります。せん断抵抗増加を原理とした方法には締固め工法を適用します。締固め工法にはサンドコンパクションパイル工法、静的締固め砂杭工法（SAVEコンポーザー）などがあります。固化工法には深層混合処理工法（CI-CMC工法）、高圧噴射撹拌工法（FTJ工法）などがあります。

土留山留のポイント

土留山留は矢板やアンカーなどの鋼材により対策を行うものも多くありますが、地盤改良で土留山留対策を実施する場合、固化工法を用いる場合が多いです。固化工法には深層混合処理工法（CI-CMC工法）や高圧噴射撹拌工法（FTJ工法）をなどがあります。

掘削安定のポイント

掘削安定対策は固化工法を用いる場合が多いです。固化工法には中層混合処理工法（パワーブレンダー工法）、深層混合処理工法（CI-CMC工法）、高圧噴射撹拌工法（FTJ工法）などがあります。

支持力増大のポイント

地盤改良による支持力対策では、上部構造物の荷重や重要度によって目標とされる地盤強度が異なりますが、地盤が砂質土であれば締固め工法による直接基礎、粘性土地盤や構造物の荷重が大きい場合は深層混合処理工法による直接基礎を用います。
（荷重が大きい場合、地盤改良以外では杭基礎を用いることが多いです）

杭の横抵抗力増加のポイント

杭の横抵抗増加を目的とした地盤改良としては、締固め工法で地盤強度増加を図った後に杭を打設する方法や、杭を打設した後に杭周辺を高圧噴射撹拌工法などの固化工法で杭に密着させて固化する方法があります。締固め工法にはサンドコンパクションパイル工法や静的締固め砂杭工法（SAVEコンポーザー）、高圧噴射撹拌工法にはFTJ工法があります。

空隙充填のポイント

空洞充填には、流動化処理工法（LSS工法）が適用できます。

土壌浄化のポイント

土壌浄化では汚染土壌に還元剤（特殊鉄粉）と栄養剤を水に溶解させて供給し原位置撹拌混合させた後に、1～6ヶ月程度放置することで無害化する土壌還元法を用いる場合が多いです。薬剤の地中への供給と原位置撹拌混合には深層混合処理工法（CI-CMC工法）や中層混合処理工法（パワーブレンダー工法）の技術を用います。

封じ込めのポイント

廃棄物等による地下水汚染の拡散を防止し、封じ込める目的で鉛直遮水壁を構築します。鉛直遮水壁には変形追従性の高い鉛直シートにより遮水する特殊軽量鋼矢板止水工法（シートウォール工法）や、剛性の高いソイルセメント壁を構築するTRD工法があります。またこれらの鉛直シート（シートウォール工法）と、ソイルセメント壁（TRD工法）を組み合わせた信頼性の高い3層構造のトリナー工法があります。

圧密促進 × 沈下防止

圧密促進工法と載荷重工法（プレロード工法）を併用することで載荷重撤去後（供用時）の沈下を防止することができます。

可能な工法

サンドドレーン工法
CFドレーン工法
プラスチックボードドレーン工法
パワーブーストドレーン工法
CSドレーン工法
真空圧密ドレーン工法
PDF工法

不動テトラが保有する地盤改良工法のパンフレット・工法資料はリンクからダウンロードできます。
